螺栓拉伸器|螺栓拉伸器

更新：2020-04-21 10:24:31點擊：
  • 產品品牌WT
  • 產品型號
  • 在線訂購
產品介紹

液壓螺栓拉伸器

特點：

       液壓螺栓拉伸器，使用純拉力直接拉長螺栓，無扭剪力和側向力，是螺栓在彈性變形范圍內得以緊固的最佳方法。

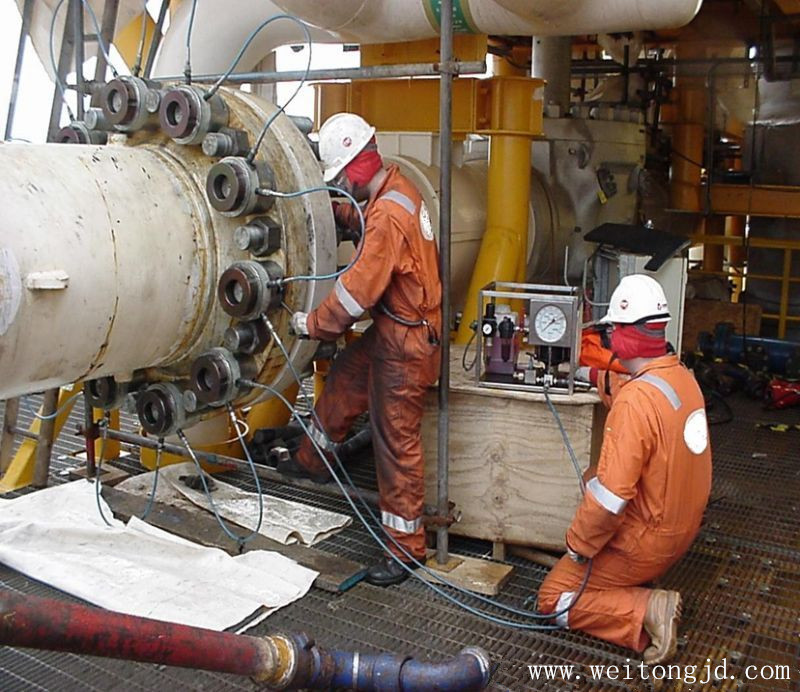

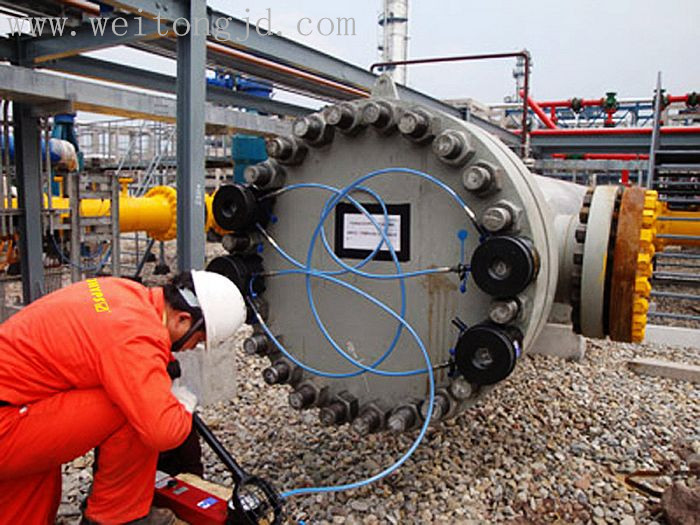

液壓螺栓拉伸器廣泛應用于鋼鐵、煉油、海上鉆井平臺、海底工程、核電站、發電廠以及柴油機，深受用戶好評。

l標準尺寸（工作范圍）：M20-M130，通�？筛鶕�(jù)客戶的實際工況條件及特殊要求定制。

l結構緊湊，重量輕，拉力大；適用面廣，使用簡單方便。

l精確度高，速度快，使用安全。

l通用性強，通過更換拉伸頭，可選用于多個規格的螺栓。

l成本低，只是購買液壓扭矩扳手費用的大約十分之一。


螺栓拉伸器|螺栓拉伸器

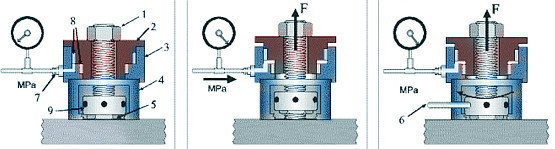

螺栓拉伸器的工作原理：

     根據設計要求計算好螺栓拉伸器的拉伸力。首先，將主螺母5和拉伸器固定好；其次，將拉伸器連接到液壓發生器上，如圖1：拉伸力可以通過活塞環面積和系統壓力測試，如圖2：系統加壓后，主螺母5被拉離連接面，此時用調節桿6通過調節螺母9將螺母5旋至連接接面即可。如圖3：卸下裝置準備緊固下一個螺栓。


螺栓拉伸器|螺栓拉伸器

1.        拉伸螺母  2.  活塞  3.  缸體  4.  支承座  5.  主螺母  6.  調節桿  7.  液壓接頭  8.  密封    9.  調節螺母

            圖1                  圖2                  圖3

選型表：

訂貨號

螺紋

拉伸力

六角螺母DIN34

D2

行程

支承座

H1

H2

D1

螺

KN

sw

m

mm

mm

D3

D4

mm

mm

WTA-M20

M20

2.5

198

30

20

65

5

44

55

40

80

WTA-M24

M24

3

286

36

24

75

5

51

64

48

90

WTA-M27

M27

3

372

41

27

83

5

57

72

54

95

WTA-M30

M30

3.5

454

46

30

90

5

61

78

60

105

WTA-M33

M33

3.5

562

50

33

100

5

67

86

66

110

WTA-M36

M36

4

662

55

36

105

6

73

94

72

120

WTA-M39

M39

4

790

60

39

115

6

80

103

78

130

WTA-M42

M42

4.5

908

65

42

127

6

84

109

84

135

WTA-M45

M45

4.5

1058

70

45

135

6

91

117

90

145

WTA-M48

M48

5

1193

75

48

145

8

96

124

96

155

WTA-M52

M52

5

1424

80

52

155

8

103

134

104

170

WTA-M56

M56

5.5

1644

85

56

173

8

109

143

112

180

WTA-M60

M60

5.5

1913

90

60

183

8

115

152

120

185

WTA-M64

M64

6

2168

95

64

193

8

121

161

128

195

WTA-M68

M68

6

2475

100

68

203

10

127

170

136

205

WTA-M72

M72

6

2802

105

72

213

10

133

179

144

220

WTA-M76

M76

6

3150

110

76

228

10

139

189

152

235

WTA-M80

M80

6

3519

115

80

250

10

145

198

160

255

WTA-M90

M90

6

4529

130

90

275

10

165

225

180

280

WTA-M100

M100

6

5666

145

100

330

12

180

248

200

325

WTA-M110

M110

6

6930

155

110

355

12

191

268

220

350

WTA-M120

M120

6

8322

170

120

395

15

211

295

240

400

WTA-M125

M125

6

9065

180

125

410

15

225

312

250

410

WTA-M140

M140

6

11486

200

140

470

15

246

345

280

450
