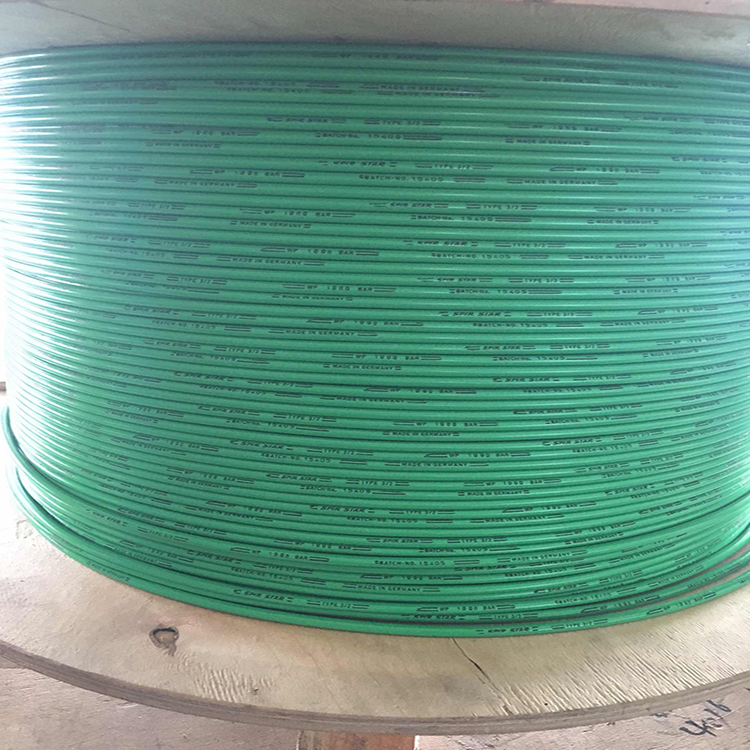

SPIRSTAR超高壓軟管
- 產品品牌SPIR STAR
- 產品型號
SPIRSTAR超高壓軟管
增強層是經過特別處理的高強度鋼絲纏繞層，內膠層是聚甲醛（POM）或聚酰胺（PA）進口超高壓軟管，外膠層相應是聚酰胺（PA）或聚亞安酯（PUR）。SPIR STAR軟管流體阻力小，容積膨脹小超高壓軟管，防化學腐蝕性好，重量輕，外徑小，單根長度可達1200M。SPIR STAR高壓軟管接頭用優質碳鋼或不銹鋼制造，采用先進的扣壓設備和工藝。
上海高壓軟管廠家SPIRSTAR高壓軟管選型須知：
E 不銹鋼 F 內層為PTFE H 加強 HCR 增強的抗外部壓力 HCR 增強的抗外部壓力 HT 高溫 K 編織層 L 非常柔韌 M 針對甲醇內層為PA11PPA 內層為PVDF，外層為PA R 加強外層 S 抗海水腐蝕 T 聚脂纖維 W 纏繞管
實例：5/4HT 內徑: 5mm 層數: 4高溫 (HT)
產品介紹
顏色：綠色
工作溫度：-30℃~+60℃
2層高強度纏繞鋼絲
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
3/2 |
3.4 |
6.9 |
1000 |
2500 |
60 |
2.0 |
0.072 |
|
4/2 |
4.0 |
8.0 |
1200 |
3000 |
75 |
2.5 |
0.110 |
|
5/2 |
5.0 |
9.4 |
1040 |
2600 |
95 |
3.0/3.5 |
0.125 |
|
5/3 |
5.0 |
10.3 |
1120 |
2800 |
95 |
3.0/3.5 |
0.218 |
|
6/2 |
6.3 |
11.5 |
1000 |
2500 |
110 |
4.0 |
0.175 |
|
6/2L |
6.2 |
12.2 |
880 |
2200 |
80 |
4.0 |
0.206 |
|
6/3 |
6.3 |
12.3 |
1040 |
2600 |
110 |
4.0 |
0.280 |
|
8/2 |
8.1 |
13.3 |
840 |
2100 |
130 |
5.5 |
0.200 |
|
8/2L |
8.0 |
13.6 |
720 |
1800 |
100 |
5.5 |
0.240 |
|
10/2 |
10.1 |
15.5 |
690 |
1725 |
160 |
6.5 |
0.280 |
|
13/2 |
12.9 |
19.3 |
640 |
1600 |
200 |
8.5 |
0.430 |
|
20/2 |
19.0 |
26.2 |
520 |
1300 |
240 |
14.0 |
0.750 |
|
25/2 |
23.6 |
31.0 |
440 |
1100 |
300 |
17.5 |
0.850 |
|
5/20K |
5.0 |
10.8 |
1040 |
2600 |
95 |
3.0 |
.0220 |
顏色 ：灰色
工作溫度：-30℃~+60℃
4層高強度纏繞鋼絲
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
3/4 |
3.4 |
8.0 |
2000 |
5000 |
110 |
2.0 |
0.135 |
|
4/4 |
4.0 |
10.3 |
2160 |
5400 |
130 |
1.8 |
0.234 |
|
5/4 |
5.0 |
11.2 |
1800 |
4500 |
150 |
2.5 |
0.260 |
|
6/4 |
6.3 |
12.6 |
1500 |
3800 |
180 |
3.5 |
0.295 |
|
8/2WR |
8.0 |
16.0 |
1040 |
2600 |
110 |
4.5 |
0.364 |
|
8/4 |
8.0 |
14.6 |
1500 |
3800 |
200 |
4.5 |
0.390 |
|
10/4 |
9.9 |
18.4 |
1500 |
3800 |
200 |
5.5 |
0.690 |
|
13/4 |
12.8 |
21.4 |
1280 |
3200 |
200 |
7.5 |
0.800 |
|
13/4H |
12.8 |
22.0 |
1400 |
3500 |
200 |
7.5 |
0.880 |
|
16/4 |
16.0 |
25.5 |
1040 |
2600 |
250 |
10.5 |
1002 |
|
20/4 |
18.8 |
28.8 |
1040 |
2600 |
250 |
13.0 |
1350 |
|
25/4 |
24.8 |
36.3 |
900 |
2250 |
300 |
19.0 |
1715 |
顏色：藍色
工作溫度：-30℃~+60℃
6層高強度纏繞銅絲
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
3/6 |
3.0 |
9.1 |
2800 |
7000 |
150 |
1.7 |
0.222 |
|
4/6 |
4.0 |
11.5 |
2800 |
7000 |
175 |
1.7 |
0.365 |
|
5/6 |
5.0 |
13.4 |
2620 |
6550 |
200 |
2.5 |
0.450 |
|
8/6 |
8.0 |
16.4 |
2100 |
5250 |
250 |
4.5 |
0.640 |
|
8/6R |
8.0 |
18.0 |
2100 |
5250 |
250 |
4.5 |
0.672 |
|
10/6 |
9.8 |
20.4 |
1920 |
4800 |
250 |
5.5 |
1.000 |
|
13/6 |
12.8 |
23.4 |
1800 |
4500 |
300 |
7.5 |
1.160 |
|
16/6 |
15.9 |
27.7 |
1520 |
3800 |
320 |
10.5 |
1.480 |
|
20/6 |
18.8 |
32.8 |
1400 |
3500 |
350 |
13.0 |
2.170 |
顏色：黑色
工作溫度：-30℃~+60℃
內層材質為PA，外層材質為PUR
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
4/2W |
4.0 |
9.8 |
1400 |
3500 |
65 |
2.5 |
0.160 |
|
4/2K |
4.0 |
9.8 |
1200 |
3000 |
65 |
2.5 |
0.185 |
|
6/2W |
6.0 |
12.0 |
1280 |
3200 |
95 |
4.0 |
0.230 |
|
6/2WL |
5.9 |
12.0 |
1200 |
3000 |
80 |
4.0 |
0.237 |
|
6/2K |
6.2 |
12.9 |
1120 |
2800 |
95 |
4.0 |
0.300 |
|
6/2KL |
6.0 |
12.8 |
920 |
2300 |
70 |
4.0 |
0.285 |
|
8/2W |
8.0 |
14.3 |
1040 |
2600 |
110 |
5.5 |
0.314 |
|
8/2WL |
8.0 |
14.0 |
1000 |
2500 |
100 |
5.5 |
0.317 |
|
8/2K |
8.0 |
14.5 |
880 |
2200 |
110 |
5.5 |
0.360 |
|
10/2W |
10.0 |
17.2 |
1000 |
2500 |
125 |
6.5 |
0.430 |
|
10/2K |
10.0 |
17.4 |
800 |
2000 |
125 |
6.5 |
0.470 |
|
13/2W |
12.8 |
20.8 |
1040 |
2600 |
150 |
8.5 |
0.590 |
|
13/2KR |
12.8 |
22.3 |
800 |
2000 |
150 |
7.5 |
0.690 |
|
20/2K |
18.8 |
28.2 |
560 |
1400 |
220 |
13.0 |
1.050 |
|
25/2K |
23.6 |
32.6 |
480 |
1200 |
280 |
16.5 |
1.200 |
顏色：紫色
工作溫度：-30℃~+60℃
8層高強度纏繞銅絲
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
4/8 |
4.0 |
12.8 |
3200 |
8000 |
175 |
1.8 |
0.540 |
|
8/8 |
7.6 |
20.8 |
2800 |
7000 |
300 |
4.5 |
1.290 |
|
13/8HR |
12.6 |
28.2 |
2120 |
5300 |
350 |
7.5 |
2.070 |
顏色：紅色
工作溫度：-30℃~+60℃
6層高強度纏繞銅絲
|
軟管型號 |
內徑 |
外徑 |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑 |
接頭內徑 |
重量(kg/m) |
|
5/4H |
5.0 |
13.5 |
2800 |
7000 |
220 |
2.5 |
0.520 |
|
8/6H |
7.7 |
18.8 |
2500 |
6250 |
260 |
4.5 |
0.925 |
|
8/6HR |
7.7 |
20.2 |
2500 |
6250 |
260 |
4.5 |
1.000 |
|
13/6H |
12.7 |
24.6 |
1920 |
4800 |
300 |
7.5 |
1.200 |
|
13/6HR |
12.7 |
26.0 |
1920 |
4800 |
320 |
7.5 |
1.400 |
